中丹熱能簡介

   山西中丹熱能設備有限公司是可拆式板式換熱器、板壁式換熱器、煙氣余熱回收器、換熱機組、全焊接板式換熱器等換熱設備為一體的專業提供商，致力于各種換熱器的研發、生產、銷售、服務及咨詢。

公司的研發團隊根據在板式換熱器領域十多年的生產及服務經驗，設計開發出具有更高承壓能力、定位更精準、安裝維護更簡便的板式換熱器產品，并且已獲得專利。在關鍵部件：傳熱板片與密封墊片的結構設計在國內同行業產品處于領先位置，傳熱板片以其特殊的波紋結構設計使傳熱特性、壓降特性及承壓特性更優化，免粘按扣式特殊結構的密封墊片使密封更可靠，操作更簡便。同時，在環保節能日益重要的今天，公司也研發出用于煙氣余熱回收的換熱裝置，實現低位熱源的最大熱量回收利用，提高能源利用率，降低生產成本，為生產工藝的優化提供保障，實現節能減排。

 公司擁有自主開發的按扣式系列板式換熱器產品，同時擁有各種小溫差工況專用版型，波紋深度為2.0-3.4mm，用于低品位熱源及冷源的回收利用，如冰蓄冷、熱泵系統等。不同類型的產品可分為適用于暖通空調、電力、石油化工、食品制藥、船舶、鋼鐵冶金、機械制造、新能源、漁業養殖不同工業領域。

公司自主研發的板壁式換熱器可廣泛應用于熱回收領域，如污水熱回收、廢水熱回收等，換熱效率高，布置靈活，可依用戶現場的空間進行定制。

焊接板式煙氣余熱回收器：針對目前燃煤或燃氣鍋爐排煙熱量白白浪費，且燃料費用居高不下的情況，我公司專門開發用于鍋爐煙氣余熱回收的板式余熱回收器，可用于預熱燃煤鍋爐進入爐膛的空氣，或預熱鍋爐補水，換熱效率高、占地小，且可有效減積灰除灰問題，設備投入回收期短，為用戶節約燃料收益顯著，節能又環保。

2、中丹熱能產品定位

中丹熱能產品以區別于國產其他品牌的設計理念、產品結構、制造工藝、檢驗標準，將為用戶提供更穩定、更可靠運行、更易維護的換熱器產品，且以更精準的專業設計選型為不同工況設計更符合實際運行的方案。產品已用于暖通、煤制氣、銅礦、鋼廠干熄焦項目、出口化工項目、制藥廠、乳業公司等各領域工藝中，運行穩定。

3、中丹熱能服務

   中丹熱能為合作伙伴與用戶提供的不僅是質量優良、選型精確的產品，更將是到位的售前咨詢服務、售后現場服務等。針對用戶不同的項目階段，我們可提供：

●  現場清洗：針對不同過流介質所形成的垢質成份，可提供相應的機械及化學清洗方案。

●  備件更換：針于換熱器中的損耗件可提供隨時的備件更換服務。

●  現場安裝調試指導：設備抵運現場后，我方可派出專業技術人員進行安裝調試指導，以確保每臺德合力產品都在最佳的狀態下運行。

●  操作維護培訓：產品售前，我方可隨時與客戶進行面對面的技術交流，全力配合客戶項目的進展要求：產品售后，我方可提供現場操作維護培訓。

中丹熱能，致力于換熱設備的設計、制造與服務，將為合作伙伴遇到的各種工況提供換熱解決方案、品質與服務。

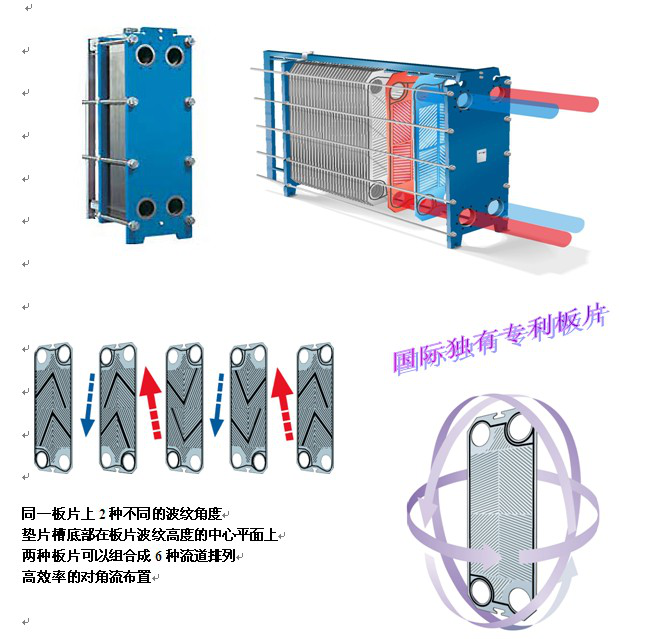

二、板式換熱器特點及樣圖

1、板式換熱器：

若干波紋板片交替排列，通過橡膠質密封墊片形成冷熱兩側換熱通道，冷熱介質在通道內實現全逆流交換。

傳熱板片的結構參數對傳熱效率及設備承壓性能起到關鍵作用。墊片結構對設備使用壽命及維護方便性至關重要。

中丹熱能自主開發傳熱板片的特點：

●換熱接觸式定位：板片上下方位的定位孔與上下導軌采用高精度縱橫（X,Y）雙向約束的環線接觸式定位，較其他多點定位更精準，不偏移。

●分流區：角孔邊緣部位采用直邊，使兩側進口流體分流更順暢。

●導流區與換熱區：流道組合后，波紋峰谷的觸點為面接觸設計，減小板片局部變形及集中應力，設備承壓能力大大提高，且使用壽命及耐腐蝕性大大提高。

中丹熱能公司自主研發按扣式墊片的特點：

●簡易按扣式，不需要任何輔助定位膠種，維護拆裝更簡便快捷；

●按點不外漏，避免墊片局部溫度突出而產生的老化破損或部分脫落；

●墊片截面采用頂部兩點接觸，避免墊片槽底部變形；

●更高的墊片質量要求：我們采用高于GB的標準進行密封墊片的性能與質量控制，使其在不穩定工況中的壽命提高。

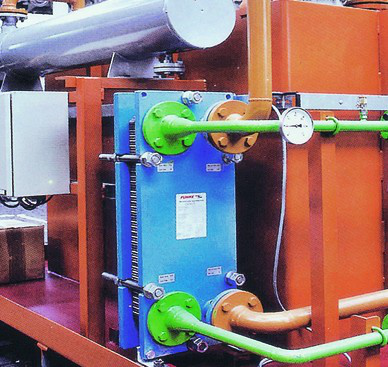

三、換熱機組特點及樣圖

1、系統化的設備

板式換熱器機組由板式換熱器、循環水泵、管道、閥門、溫度壓力測量裝置組成，與用戶構成1個環路；熱側循環系統由板式換熱器、管道、閥門、控制裝置等組成，與一次集中供熱網或鍋爐構成1個環路。兩個循環系統通過板式換熱器進行熱量交換，將熱側循環系統的熱量傳遞到用戶使用，全程溫度監控，滿足用戶的采暖和生活熱水的需要。為了防止換熱器和管道中水垢、污垢的形成，又在兩個循環系統中配置了一些特殊部件及必要的控制元件、儀表，為換熱機組的穩定運行提供保障。

2、 合理的設備配置

 中丹熱能換熱機組將板式換熱器、水泵、控制設備組合成高度一體化的整體，使各個組成部分有機結合、協調運轉，提高運行效率，為客戶大大節約機房空間，縮短機房工期，減少選型、訂貨和售后服務等一系列繁瑣問題，因而成為集中供熱的理想選擇。中丹熱能公司可根據用戶現場空間，通過對板式換熱器結構的改進，使一、二次側管路更合理，壓力降更低，運行更節能。

 中丹熱能換熱機組自動控制系統，可根據要求，分別采用文本控制器、可編程控制器，以計算機、RTU等實時測控等技術，根據用戶要求選擇適當?shù)臋z測量（溫度、壓力、流量等）并設計專用的測控軟件包，對供暖系統進行自動調控。

系統通過對室外溫度、系統一次二次溫度實時在線檢測，依照設置的參數標準，完成對換熱調節閥啟閉和開度、循環泵啟停轉速等控制、跟蹤、調節，使供暖溫度穩定在設定值上，并使供暖系統達到預計的高效節能運行狀態。也可將供暖系統運行經驗值設置在計算機上，調節系統運行方式。在完成自動調節、報警等功能的同時，實現數據顯示、管理、運行報價、打印等多項功能。通過遠程聯網通信端口，可與用戶管理控制系統中心進行數據交換。

3、 全面的機組保護功能

（1） 自動卸壓功能：當二次側回水壓力超標時，安全閥自動開啟泄壓。

（2） 開機自檢功能：二次側回水壓力設定一個低限保護值（在控制器操作面板上可以調整比值），當二次側壓力沒有達到此值時，不能啟動循環泵只能開啟補水系統補水，待達到設定值后方可啟動循環泵。

（3） 循環啟動及泵閥聯鎖：對于設置了多臺循環水泵的系統，當正在運行的循環水泵發生故障時，輸出報警信號，循環泵停機，電動調節閥關閉，啟動備用泵。

（4） 來電自啟滿足無人值守功能：板式換熱器機組在送電后，控制器工作，機組自檢后自動按順序啟動。

（5） 失壓保護：二次側回水壓力低于低限設定值時，自動停止循環泵運行，并關閉電動調節閥，自動補水系統投入運行，開始補水。自動補水系統投入運行后二次側回水壓力仍繼續降低即發聲光信號報警（該信號遠傳調度中心）

（6） 斷電保護：停電后自動關閉電動調節閥，切斷熱源，控制器及變頻器自動復位并使各種設定參數和運行狀態參數保持原斷電前設置。

（7） 超溫保護：二次供水溫度超過85℃°C(操作面板可調設定值)時，一次側電動調節閥關閉。一次回水溫度超過70℃（操作面板可調設定值）時關閉一次側電動調節閥。

（8） 超壓保護：二次供水壓力超過設定高限值（操作面板可調設定值）循環泵停止運行并關閉一次側電動調節閥。

這些系統全面的保護系統保證了德合力換熱機組的正常運行，保障了用戶輕松使用到需要的采暖和生活熱水，保護了用戶的生命和財產安全。

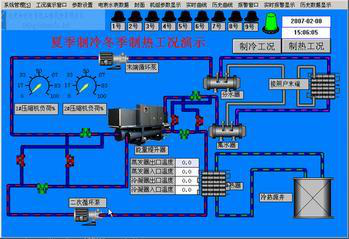

4、 友好的操作界面

中丹熱能板式換熱器機組不僅提供了完善的設備系統，同時可提供非常友好直觀易懂、易操作的工作界面。

   系統采用實時在線測量法，測量準、精度高；設置了手動/自動無擾切換，實現溫度手動調整、自動跟蹤，采用串級PID調節算法，提高了控制精度和穩定性；系統控制參數、功能參數，可隨時調整，方便地適應不同的應用環境；自動生成運行曲線、定時記錄運行數據，方便分析溫度變換情況；實時顯示溫度、流量、壓力等控制數據；全漢字人機界面，使用直觀、方便；具有溫度、流量、壓力、超時等多項報警功能；支持多種通信方式，可多系統聯網使用；控制數據掉電保護，可保存10年；測量、控制部件與外接儀表或設備完全隔離，避免了外界的干擾；系統主控制器采用有效的工業級產品，其性能先進，結構合理，具有卓越的溫度特性，可在惡劣的環境下工作；循環泵補水泵定期切換功能，保證水泵都處在最佳運行狀態或最佳備用狀態；室外溫度補償，確保最終用戶始終處于安全舒適的狀態生活工作，節能舒適。

5、 節約能源

   我國的供熱系統通常沒有控制系統，這是官網的供熱能力受限的主要原因。缺少對熱源過冷度即熱源回水溫度的控制，缺少對供熱不均的控制，缺乏對熱量浪費的控制。這意味著：供熱公司如果想供更多的用戶，通常必須擴大熱源的供熱能力和官網的管徑。中丹熱能換熱機組使換熱站的動力和熱力性能得到了優化。換熱站自身逐步優化的性能使官網上的每一個節點的換熱站實現最好的過冷。熱源最大程度的過冷改善了官網的供熱性能，減少了官網的循環水流量。這樣，官網得到良好的水力平衡，有更多的水力壓頭供應更遠的熱用戶，遠端的熱用戶也能得到所需的水力壓頭。

1）、優化的換熱器設計

   過大或過小的換熱器不僅帶來低的傳熱效率及低的過冷能力，也會帶來供水水溫波動過大。這些都會影響換熱站的使用效果。

  中丹熱能換熱機組使用的板式換熱器為中丹熱能公司自行開發生產，都是根據用戶實際使用工況通過優化設計所得的較精準結果，這為換熱機組高效、穩定提供了可能，避免熱換面積過大造成的系統運行成本增加、結垢速度加快等，或換熱面積過小而造成的換熱不良等。

2)、水泵變頻軟啟動及高效的機組節能運行

通過對換熱器兩側流量自動控制及循環水泵的變頻控制，中丹熱能換熱機組實現了整機經濟節能運行，可為用戶節約運行費用。

部分業績表

          （石油化工）                            （食品公司）

四、工程案例

石油化工：大連化工廠、揚子石化、燕山石化、遼陽石化、衡陽化工廠、新疆石

油管理局、統一潤滑油公司、遼河油田、勝利油田等

電    力：華能電廠、唐山電力公司、河北陽源熱電廠、濟南南郊熱電廠等

食    品：河北露露集團、北京燕京集團、北京匯源集團、青島啤酒、嶗山啤酒廠等

醫    藥：石家莊藥廠、濟寧藥廠、北京雙鶴藥廠、燕京藥廠等

供    熱：電信集團、北京國展、南方航空、北京海關大廈、國家安全局等

熱力公司：北京供熱公司、河北供熱公司、沈陽供暖公司、太原供熱公司、濟南領秀城供熱中心、北京萬國城供熱中心、河北供熱中心、哈爾濱供熱中心等。

其    他：北京首鋼集團、上海船廠、等
